Paletas Rotativas


Paletas Rotativas

Descripción y aplicaciones: Mediante un rotor excéntrico y
unas paletas móviles, permite ofrecer una solución eficiente donde se requieran altas presiones (dentro de la baja presión) y con caudales considerables; se utiliza en procesos de Cogeneración así como en diversos Procesos Industriales (Transporte Neumático, Agitación, Lodos, Vidrios...)

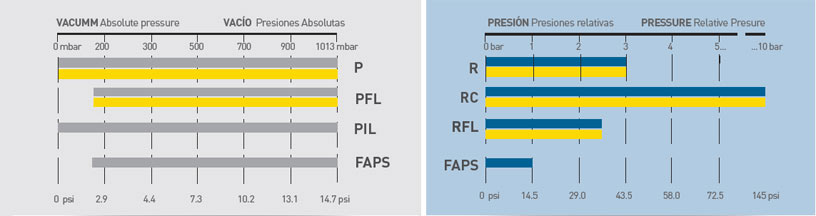

Rango de funcionamiento

Rango de funcionamiento embolos rotativos

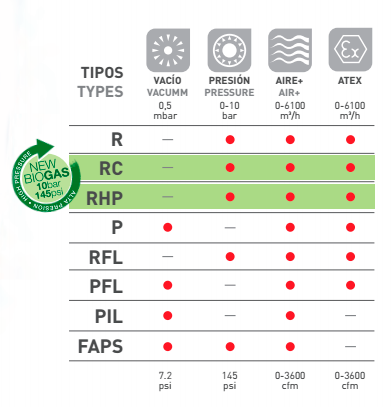

Fluidos


Fluidos de Paletas Rotativas

Leyenda de fluidos

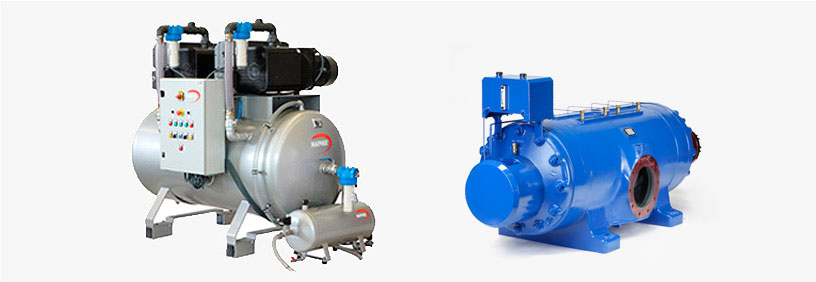

Principio Operativo



Principio operativo de Paletas Rotativas

El soplante de émbolos rotativos se compone fundamentalmente de un estator dentro del cual se alojan dos émbolos simétricos, con forma de engranaje tridental que giran en sentido contrario y velocidad uniforme.

El fluido a vehicular penetra en la cámara formada por el estator y los émbolos que en su giro lo desplazan a la tobera de compresión. La presión final de servicio depende únicamente de la resistencia a vencer por rozamiento en las conducciones de fluido y las prestaciones específicas de utilización.

Manteniendo una presión constante y aumentando la velocidad del soplante, aumenta proporcionalmente el caudal del fluido impulsado. La potencia absorbida se ajusta automáticamente a la presión real de trabajo, evitando consumos de energía innecesarios.

SOLICITAR INFORMACIÓN

Soluciones para ATEX


Para la aspiración o compresión de gases combustibles, tales como gas biológico o gas metano, existe una gama completa desoplantes a canal lateral herméticos con las siguientes características:

      • Carcasa y rodete fabricados completamente de aleación de aluminio antichispa.
      • Partes en contacto con el gas impregnadas con Loctite.
      • Fondos sellados.
      • Eje sellado por un retén de labios especial que no necesita lubricación.
      • Motores eléctricos antideflagrantes, con una clase mínima deprotección EEx-d IIB T.3-IP 55. Motores conformes a las normas NEMA, SABS y otros Estándares pueden ser suministrados bajo pedido. Para motores de potencias hasta 4 kW, las máquinas están fabricadas en la versión denominada “MONOBLOC”.


En esta versión el motor está unido a la carcasa de la máquina por una brida; el rodete, que está dinámicamente equilibrado, se sujeta directamente del motor.

Documentación
